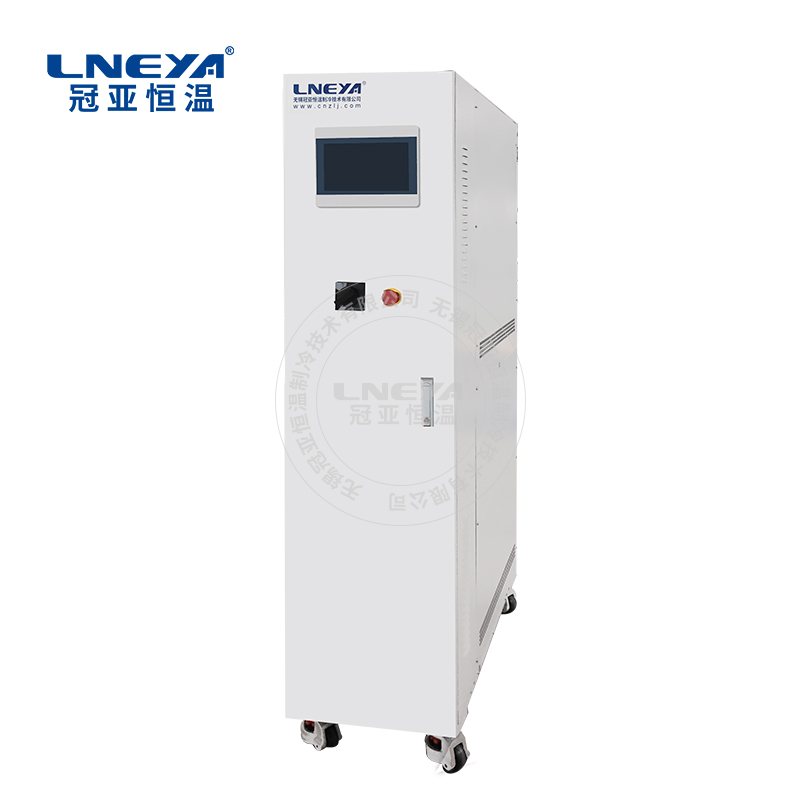

SUNDIZ變頻系列

2024/11/14 制冷加熱動態控溫系統 1658

本系列產品較SUNDI產品制冷系統、循環系統采?變頻控制，相對與?款產品節能20%以上、噪?降低5分?以上、啟動電流?。

通過提?頻率，增加制冷功率，提升降溫速率循環泵變頻控制。

SUNDIZ -45℃～+250℃

?型號		SUNDIZ4-3	SUNDIZ4-5	SUNDIZ4-10	SUNDIZ4-15W	SUNDIZ4-20W	SUNDIZ4-30W
		SUNDIZ4-3W	SUNDIZ4-5W	SUNDIZ4-10W
溫度范圍		-45℃～250℃	-45℃～250℃	-45℃～250℃	-45℃～250℃	-45℃～250℃	-45℃～250℃
加熱功率		5.5kw	7.5kw	15kw	25kw	38KW	60KW
制冷量	250℃	5.5kw	7.5kw	15KW	25 KW	38kw	60kw
	20℃	5.5kw	7.5kw	15 KW	25KW	38kw	60kw
	-15℃	2.3kw	3.6Kw	7.5 KW	11KW	15kw	33kw
	-35℃	0.9kw	1.5kw	3.3 KW	5KW	6.5kw	10kw
介質溫控精度		±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
過程控溫精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
泵流量壓力max		40L/min	40L/min	100L/min	150L/min	250L/min	400L/min
		2bar	2bar	2bar	2.5bar	2.5bar	2.5bar
制冷劑		一級R-404A +二級 R508B
系統壓力顯示		制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子S7-1200PLC，模糊PID控制算法，具備過程動態控制算法
溫度控制		導熱介質出口溫度控制模式
		外接溫度傳感器：（PT100或4～20mA或通信給定）控制模式（過程動態控制算法）
可編程		可編制25條程序，每條程序可編制85段步驟
通信協議		以太網接口TCP/IP協議、RS485接口MODBUS協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、壓縮機排氣溫度、壓縮機吸氣溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制
溫差控制功能		設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號）
		加熱器有三重保護，獨立溫度限制器，確保加熱系統安全
		采用調壓器控制加熱輸出，降低過程控溫中加熱器輸出電流
制冷能力		指在不同的溫度具備帶走熱量的能力（理想狀態下），實際工況需要考慮環境散熱，請適當放大，并且做好保溫措施。
外循環泵流量、壓力		品牌磁力驅動泵
壓縮機		品牌壓縮機
變頻器		ABB等國際品牌
蒸發器		316L板式換熱器
制冷附件		丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、膨脹閥）
操作面板		無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A / R507C 可選配R448
水冷冷凝器		標配板式換熱器
外殼材質		冷軋板噴塑（標準顏色RaL7035）
接口尺寸		G3/4	G3/4	G1	DN32 PN10	DN40 PN10	DN50 PN10
電源		380V 50HZ / 460V 60HZ

SUNDIZ -80℃～+250℃

?型號		SUNDIZ8-3W	SUNDIZ8-4W	SUNDIZ8-6W	SUNDIZ8-10W	SUNDIZ8-15W
溫度范圍		-80℃～250℃	-80℃～250℃	-80℃～250℃	-80℃～250℃	-80℃～250℃
加熱功率		3.5kw	5.5kw	7.5kw	10kw	15kw
制冷量	250℃	3.5kw	5.5kw	7.5KW	15 KW	20kw
	20℃	3.5kw	5.5kw	7.5 KW	15KW	20kw
	-60℃	1.3kw	1.8Kw	3 KW	5.5KW	8kw
	-75℃	0.4kw	0.6kw	1 KW	1.8KW	2.7kw
介質溫控精度		±0.1℃	±0.1℃	±0.1℃	±0.1℃	±0.1℃
過程控溫精度		±0.3℃	±0.3℃	±0.3℃	±0.3℃	±0.3℃
泵流量壓力max		35L/min	50L/min	100L/min	150L/min	250L/min
		2bar	2bar	2bar	2.5bar	2.5bar
制冷劑		一級R-404A +二級 R508B
系統壓力顯示		制冷系統、循環系統壓力采用壓力傳感器檢測顯示在觸摸屏上
控制器		西門子S7-1200PLC，模糊PID控制算法，具備過程動態控制算法
溫度控制		導熱介質出口溫度控制模式
		外接溫度傳感器：（PT100或4～20mA或通信給定）控制模式（過程動態控制算法）
可編程		可編制25條程序，每條程序可編制85段步驟
通信協議		以太網接口TCP/IP協議、RS485接口MODBUS協議
設備內部溫度反饋		設備導熱介質出口溫度、介質進口溫度、壓縮機排氣溫度、壓縮機吸氣溫度、冷凝溫度、冷卻水溫度（水冷設備有）
外接入溫度反饋		PT100或4～20mA或通信給定
串級控制時		導熱油出口溫度與外接溫度傳感器的溫度差可設定可控制
溫差控制功能		設備進液口溫度與出液口溫度的溫度差值可設定可控制（保護系統安全）
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因為高溫使壓力上升，低溫自動補充導熱介質。
加熱		指系統最大的加熱輸出功率（根據各型號）
		加熱器有三重保護，獨立溫度限制器，確保加熱系統安全
		采用調壓器控制加熱輸出，降低過程控溫中加熱器輸出電流
制冷能力		指在不同的溫度具備帶走熱量的能力（理想狀態下），實際工況需要考慮環境散熱，請適當放大，并且做好保溫措施。
外循環泵流量、壓力		品牌磁力驅動泵
壓縮機		品牌壓縮機
變頻器		ABB等品牌
蒸發器		316L板式換熱器
制冷附件		丹佛斯/艾默生配件（干燥過濾器、油分離器、高低壓保護器、膨脹閥）
操作面板		無錫冠亞定制7英寸彩色觸摸屏，溫度曲線顯示\EXCEL 數據導出
安全防護		具有自我診斷功能；相序斷相保護器、冷凍機過載保護，過載繼電器、熱保護裝置等多種安全保障功能。
制冷劑		R-404A / R507C 可選配R448
水冷冷凝器		標配板式換熱器
外殼材質		冷軋板噴塑（標準顏色RaL7035）
接口尺寸		G3/4	G3/4	G1	DN32 PN10	DN40 PN10
電源		380V 50HZ / 460V 60HZ
