UC/LY系列

2024/11/15 Heating Circulator加熱循環器 9194

采?高溫降溫?藝，實現300℃~50℃降溫；
配備加熱冷卻?體容器，換熱?積大，升溫和降溫速率很快，導熱油需求量也?較小；
可實現連續升降溫；
循環密閉系統，?溫沒有油霧揮發，導熱油不會被氧化和褐化；
帶有矯正內循環溫度探頭PT100功能；
整個系統的液體循環是密閉的，系統帶有膨脹容器，膨脹容器和液體循環是絕熱的，不參與液體循環，只是機械連接；

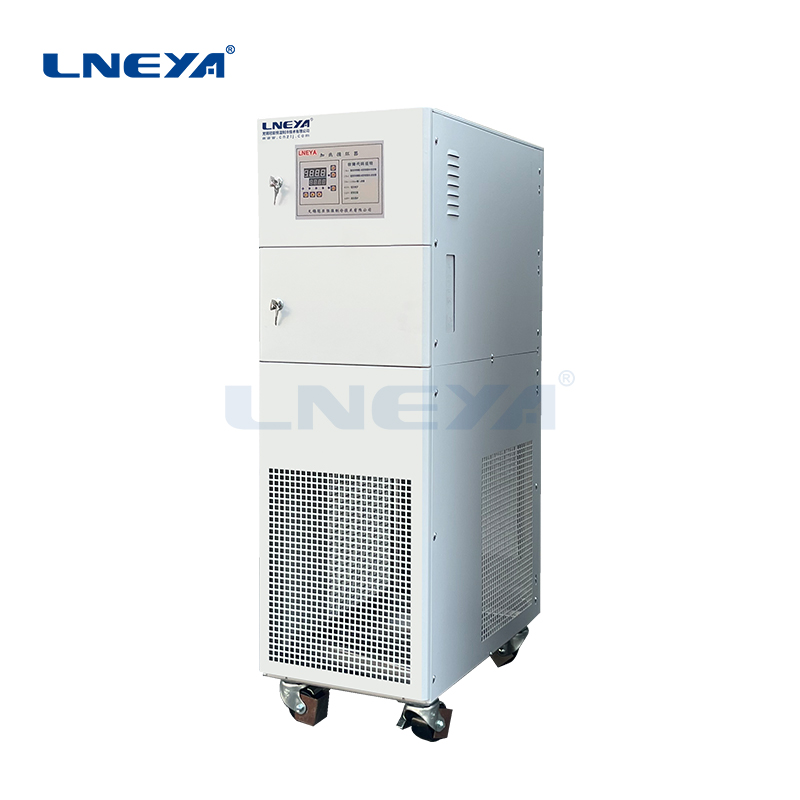

UC系列

采??溫降溫?藝，實現300℃~50℃降溫；配備加熱冷卻?體容器，換熱?積?，升溫和降溫的速率很快，導熱油的需求量也?較?；可實現連續升降溫;整個循環是密閉的，?溫沒有油霧揮發，導熱油不會被氧化和褐化；帶有矯正內循環溫度探頭PT100的功能；整個系統的液體循環是密閉的，系統帶有膨脹容器，膨脹容器和液體循環是絕熱的，并不參與液體循環，只是機械的連接。

LY系列+10℃～170℃

型號		LY-5020	LY-A020	UC-5020	UC-A1020	UC-A1520
介質溫度范圍		RT+10℃～170℃
介質溫度范圍		Water cool+10℃～170℃
溫控控制		模糊PID自適應控制器
溫度控制選擇		導熱介質出口溫度控制
溫度反饋		導熱介質溫度反饋 PT100
溫控控制精度		±0.5℃
加熱功率		5.5kW	10kW	5.5kW	10kW	15kW
冷卻能力	170℃			5.5kW	10kW	15kW
	100℃			4kW	8kW	12kW
	65℃			1.8kW	3.4kW	5kW
流量/壓力 MAX		35L/min 1.5BAR	50L/min 1.5BAR	35L/min 1.5BAR	50L/min? 1.5BAR	50L/min? 1.5BAR
加熱器		法蘭式管道電加熱器
獨立溫度限位器		彩虹溫度保護器
冷卻器		銅管鋁翅片風冷冷凝器				板式換熱器
操作面板		顯示設定溫度和測量溫度，按鍵操作輸入溫度
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。
接口尺寸		ZG3/4	ZG3/4	ZG3/4	ZG3/4	ZG1
外型尺寸 cm		4070130	4070130	4070130	4070130	70100175
重量		70kg	80kg	78kg	128kg	170kg
電源 max AC 380V 50HZ		6kW	11kW	6kW	11kW	16kW
外殼材質		冷軋板噴塑（標準顏色7035）
選配		選配7寸彩色觸摸屏，記錄溫度曲線，數據導出采用excel格式
選配		SUS304外殼
選配		選配外置觸摸屏控制器，通信線距離10m
選配		選配防爆型觸摸屏控制系統（ExdeIIBT4），通信線距離15m
選配電源		220V 60HZ?三相，440V～480V 60HZ?三相

UC系列+10℃～300℃

型號		UC-5530 UC-5530W	UC-7530 UC-7530W	UC-A1030 UC-A1030W	UC-A1530W	UC-A2530W	UC-A3830W	UC-A6030W	UC-A9530W	UC-A13030N
介質溫度范圍		RT+10℃～300℃
介質溫度范圍		Water cool+10℃～300℃
溫控控制		模糊PID自適應控制器
溫度控制選擇		導熱介質出口溫度控制
顯示記錄		7寸彩色觸摸屏，記錄溫度曲線，數據導出采用excel格式
溫度反饋		導熱介質溫度反饋?PT100
溫控控制精度		±0.5℃
加熱功率		5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW	130kW
冷卻能力	300℃	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW	130kW
	200℃	5.5kW	7.5kW	10kW	13kW	25kW	38kW	60kW	95kW	130kW
	100℃	4kW	5kW	7kW	12kW	20kW	30kW	48kW	76kW	100kW
	65℃	1.8kW	2.2kW	3kW	5kW	8.5kW	12kW	19kW	30kW	40kW
循環泵流量、壓力Max		35L/min 1.2BAR	50L/min 1.2BAR	50L/min 1.2BAR	110L/min 1.5BAR	150L/min 1.5BAR	200L/min 1.5BAR	250L/min 2.5BAR	400L/min 2.5BAR	400L/min 2.5BAR
加熱器		法蘭式管道電加熱器
獨立溫度限位器		冠亞
操作面板		顯示設定溫度和測量溫度
安全防護		過載繼電器、熱保護裝置等多種安全保障功能。
冷卻器		銅管鋁翅片風冷冷凝器			板式換熱器/列管式換熱器
密閉循環系統		整個系統為全密閉系統，高溫時不會有油霧，系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。
接口尺寸		ZG3/4	ZG1	ZG1	ZG1	DN32 PN16	DN40 PN16	DN40 PN16	DN50 PN16	DN50 PN16
冷卻水接口（僅帶W水冷型）		ZG1/2	ZG1/2	ZG1/2	ZG3/4	DN20 PN16	DN25 PN16	DN32 PN16	DN40 PN16	DN50 PN16
外形尺寸 cm		4070130	4570160	4570160	70100175	70100175	80120185	150100185	200145205	200145205
重量kg		110kg	120kg	160kg	195kg	265kg	395kg	615kg	1220kg	1400kg
電源 380V max		7kW	9kW	12kW	17kW	28kW	41kW	65kW	101kW	136kW
外殼材質		冷軋板噴塑（標準顏色7035）
選配電源		220V 60HZ?三相，440V～480V 60HZ?三相
